车载摄像头完整测试方案

一、方案适用范围

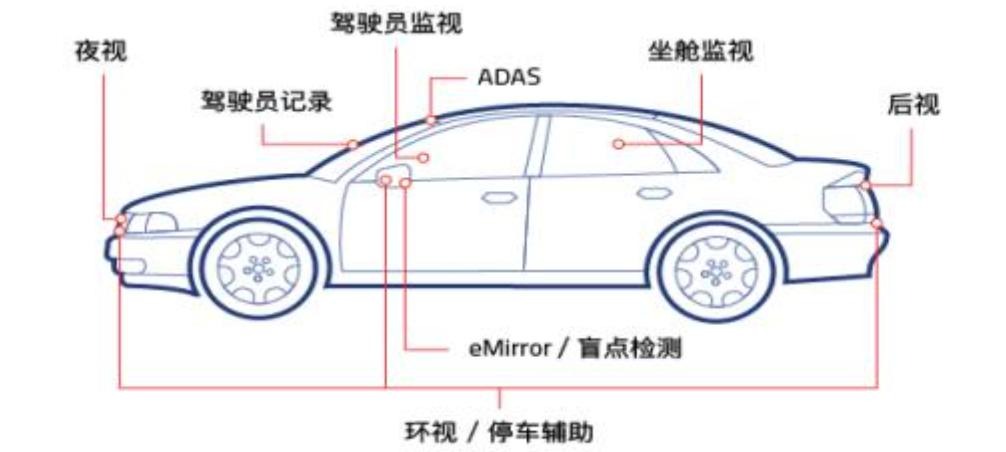

适用：前视 ADAS、周视全景、倒车后视、舱内监控、行车记录仪车载摄像头

核心依据：EMVA1288、ISO 12233、ISO 16505、GB/T 38661、车载 AEC / 白平衡车规标准

覆盖：光学画质、电气性能、车规环境可靠性、电磁兼容、功能逻辑、机械结构



二、测试环境与设备

1. 环境条件

• 标准测试暗房、无杂光反射、光学标定平台
• 可调标准光源：D65、A 光源、TL84、H 光源（模拟昼间 / 隧道 / 路灯 / 逆光）
• 高低温湿热试验箱、冷热冲击箱、振动 / 冲击试验机
• 照度可调系统：0.01lux～100000lux（覆盖夜晚 / 正午强光）

2. 核心测试设备

• 图像分析软件：iQ-Analyzer-X、
• 测试图卡：eSFR 分辨率卡、24 色卡、畸变棋盘格、灰阶卡、动态范围卡、伪影眩光测试板
• 积分球均匀光源、色温照度计、色差仪、示波器、电源纹波测试仪
• 车载 EMC 暗室、静电发生器、雷击浪涌测试仪

三、核心测试项目及判定标准

（一）光学图像质量测试（重点）

1. 分辨率 & 锐度（SFR/MTF）

• 测试内容：中心、上 / 下 / 左 / 右四角边缘 SFR、MTF50
• 要求：中心画质最优，边缘衰减可控，无明显糊边、色散紫边

2. 畸变 & 视场角 FOV

• 测试：棋盘格标定，计算桶形 / 枕形畸变、光学畸变量
• 车载要求：
• 后视 / 全景：允许适度鱼眼畸变，需畸变矫正算法合规
• ADAS 前视：畸变≤1.5%，FOV 实际值与标称偏差 ±2° 内

3. 相对照度 & 暗角

• 测试：全画面亮度均匀性
• 标准：四角相对照度≥70%，无明显暗角、亮斑

4. 色彩还原 & 白平衡

• 24 色卡测试色差 ΔE、多色温环境自动白平衡
• 要求：
• 平均色差 ΔE＜3
• 隧道、阴天、夜晚、路灯环境下 WB 无明显偏色（偏红 / 偏绿）

5. 动态范围 DR & 逆光性能

• 测试：强光直射、对向车灯、正午逆光场景
• 指标：动态范围≥90dB，高光不大面积过曝、暗部路况细节可辨，抑制车灯眩光、光晕拖影

6. 低照度夜视性能

• 照度：0.01lux～1lux 环境
• 考核：亮度噪声、彩色噪点、画面颗粒感、帧冻结、拖影
• 要求：低照度下画面可清晰识别车道、路标、行人轮廓

7. 色彩串扰、色散、鬼影杂光

• 考核强光入射产生的鬼像、重影、紫边、绿边、镜头杂散光

8. 曝光 AE 逻辑

• 场景切换：白天→隧道→地下车库→夜晚
• 要求：AE 收敛快速，无频繁闪烁、明暗跳变，行车场景曝光稳定

（二）电气性能测试

1. 工作电压：车载 9～16V 常规电压，低压 / 高压耐受
2. 静态功耗、工作功耗、启动电流
3. 电源纹波、抗电压波动、抛负载测试
4. 视频输出稳定性（CVBS/LVDS/MIPI），无花屏、闪屏、断流

（三）车规环境可靠性测试

1. 高低温工作
• 高温：+85℃长期工作
• 低温：-40℃启动 + 工作
2. 湿热循环、凝露测试
3. 冷热冲击：-40℃～+85℃快速切换
4. 振动测试：车身振动、路谱模拟振动
5. 机械冲击、防水防尘（IP67/IP69K 车载常用）
6. 镜头防雾、防结霜、耐高温老化

（四）EMC 电磁兼容测试（车规强制）

• 静电 ESD（接触 / 空气放电）
• 辐射发射 / 传导发射
• 辐射抗扰、传导抗扰
• 雷击浪涌、车载瞬态干扰测试

要求：工作中无花屏、黑屏、重启、图像异常

（五）功能算法测试

1. 图像矫正：畸变矫正、鱼眼展开、拼接融合（全景）
2. 宽动态 WDR、HDR 算法效果
3. 除雾、透雾、强光抑制、车灯抑制
4. 倒车标尺、动态轨迹线（后视摄像头）
5. 画面翻转、镜像、上下倒置功能合规

四、标准化测试流程

1. 样品上电初始化，基础功能自检
2. 标准光源下拍摄全套测试图卡，软件量化分析（iQ-Analyzer-X）
3. 多色温、多照度、逆光 / 弱光场景实景录制
4. 电气参数采集、纹波 / 电压适应性测试
5. 环境应力试验（高低温、湿热、振动）前后画质对比
6. EMC 干扰测试 + 功能稳定性验证
7. 所有数据汇总，输出合格 / 不合格判定 + 整改建议

五、交付输出

1. 车载摄像头测试原始数据（SFR、畸变、ΔE、DR、照度均匀性）
2. 各场景实拍样图 + 视频
3. 车规可靠性、EMC 测试结果
4. 完整正式测试报告 + 问题整改项
