TSUBOSAKA透射式光源与德国IE和DNP测试卡尺寸关系
摘要：壶板电机TSUBOSAKA的面光源有很多机型的光源可以安装相机检查等使用的透射式测试卡，譬如德国IE Chart和日本DNP Chart。根据透射图的制造商不同，外径尺寸也不同。试着总结了各标准公司的图表尺寸和与之对应的面光源。

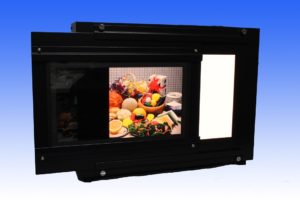

壶板电机TSUBOSAKA的面光源有很多机型的光源可以安装相机检查等使用的透射式测试卡，譬如德国IE Chart和日本DNP Chart。根据透射图的制造商不同，外径尺寸也不同。试着总结了各标准公司的图表尺寸和与之对应的面光源。
| 测试卡内容 | 测试卡图尺寸 WxHxt [mm] | TSUBOSAKA对应型号 |
| A3相当 | 德国IE Chart [D280] 360 x 280 x 4.6t | VLB-4230FBC-CRI |
| 日本DNP Chart 470 x 350 x 3.5t | ||
| 德国IE [D120] | 155 × 135 × 4.0t | VLB-1411FBC-CRI |
| LSB-1-1411FB | ||
| A4相当 | 日本DNP Chart 320 x 240 x 3.5t | VLB-3020CRI |
| 日本DNP Chart 320 x 290 x 3.5t | VLB-3020FBW3-CRI | |
| 日本DNP Chart 310 x 200 x 3.5t | VLB-3020FBW-IR8594 | |
| 德国IE Chart [D240S] 360 x 280 x 4.6t | ||
| 德国IE Chart [D240] 320 x 290 x 4.6t |
